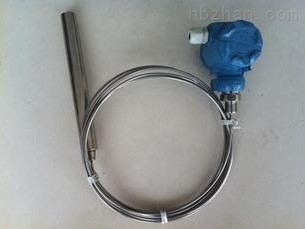

MC20CD投入式液位变送器

MC20CD投入式液位变送器

简要描述:MC20CD投入式液位变送器(气体导压式,用于高温、腐蚀性液体、污水等)的传感器部分与信号处理电路在接线盒内部,由投入液体内的集气筒内的气体与介质接触,通过导气管将压力传递给传感器,避免了传感器与被测介质的直接接触,适应于高温强腐蚀性等场合,有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。

MC20CD液位变送器选用MC20B型压力变送器为压力测量部件,

访问次数:281

所属分类:液位变送器

更新日期:2022-07-18

厂商性质:生产厂家

详情介绍
制作工艺集成输出信号模拟型

MC20CD投入式液位变送器(气体导压式,用于高温、腐蚀性液体、污水等)的传感器部分与信号处理电路在接线盒内部,由投入液体内的集气筒内的气体与介质接触,通过导气管将压力传递给传感器,避免了传感器与被测介质的直接接触,适应于高温强腐蚀性等场合,有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。

MC20CD液位变送器选用MC20B型压力变送器为压力测量部件,由集气筒采集到液位压力信号,传送给压力变送器,将压力信号转换为液位信号输出。


压力变送器与液位关系为: P=0.0098ρH+Pc

式中:P 压强MPa; ρ 液体密度(g/cm3);H 液面深度(m);Pc 液面压力(常压为0)

主要特点

传感器不接触被测介质,可靠性高

*的转换电路,性能稳定

过电压反极性保护

零位满度现场可调节

稳定性好,优于0.2%FS/年

主要技术参数

量程(米)
0—1.5.......50m
输出
4—20mA(1-5V);0—10mA(0—5V);
精度
0.5%
非线性、重复性、迟 滞(%F·S)
0.3%
零点及灵敏度温度漂移(%/℃F·S)
≤0.03
零点漂移(%/F·S4h)
≤0.3
长期稳定性(%F·S/年)
0.3
工作电压(V)
+24标定(+18~+36)
补偿温度(℃)
0~70
工作温度(℃)
-20℃~250
过载能力(%)
300
寿命
>1×108压力循环(25℃)
频响(Hz)
>1000
测量介质
高温液体、腐蚀性液体
膜片材料
316L不锈钢
防护等级
IP67
壳体材料
1Cr18Ni9Ti
接口
投入分体式

产品类型:

MC20CD-A螺纹式导压型液位变送器

MC20CD-B法兰式导压型液位变送器


产品选型


MC20CD
投入式液位变送器(气体导压式,用于高温、腐蚀性液体、污水等)

代号
量程范围
X
0~1.5m…50mH2O

代号
精度等级
0.3
0.5

代号
输出信号
E
4~20mADC
K1
0~10mADC
K2
0~5VDC
K3
1~5VDC

代号
插入杆长度
Lm
单位米

代号
选型
M1
线性指示表
M2
LCD数字显示表
i
本安型iaIICT6
Z3
智能三按健型
Z4
HART型

代号
过程连接形式
B2
螺纹安装式M27×2
B3
不锈钢法兰DN50PN0.6
Y
用户约定
MC20CD    X(0-5m)      Ⅲ          E       Lm(7m)  iZ4      B2            选型举例
